ATi  A14/A11-14 模塊化臭氧氣體檢測儀介紹

ATi 的 A14/A11 模塊化氣體檢測儀是一種靈活的組件系統，提供多種選項以滿足個性化的氣體檢測和報警要求。從化工廠和石化廠到食品加工機，這種經濟且維護成本低的系統可應用于簡單或復雜的氣體檢測應用，是可靠氣體泄漏檢測的選擇。

A14/A11 GasSens 氣體檢測系統由單獨的模塊組成，可根據需要進行定位。傳感器變送器位于可能發生氣體泄漏或積聚的區域，為系統提供基本測量。傳感器變送器有NEMA 4X或防爆版本，并可配備ATi獨有的自動測試自動氣體傳感器測試系統，大大降低了操作員的測試要求。

可在這些氣體中進行自動測試。

GasSens系統由模塊化組件組成，可用于各種配置，以適應特定的應用要求。系統的主要組成部分如下:

A11傳感器/變送器

由一個電化學氣體傳感器緊密耦合到NEMA 4X變送器。該組件測量氣體濃度，并將測量結果轉換為數字信號，以便傳輸?shù)浇邮漳K。它必須安裝在預計會有氣體泄漏或積聚的地方，可以安裝在墻上，也可以由攜帶互連電線的電導管支撐。傳感器/變送器可選配Auto-Test，一種電化學氣體發生器，每天自動測試傳感器響應并報警任何傳感器問題。對于危險區域，可提供防爆傳感器/變送器。

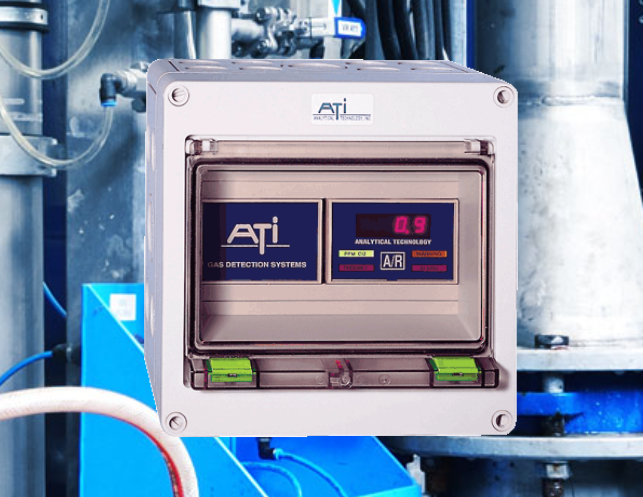

A14接收模塊

接收來自傳感器/變送器的數字?jǐn)?shù)據，并提供氣體濃度的LED顯示，兩個氣體報警設定點，三個氣體報警繼電器，一個隔離的4-20 mA輸出，以及一個故障報警和繼電器。接收器封裝在緊湊的DIN導軌安裝外殼中，可輕松安裝到適用于一個，兩個，三個或六個模塊的NEMA 4X外殼中。每個模塊都是開關可編程的滿量程，報警設定值，繼電器鎖存/非鎖存操作，繼電器正常/故障安全操作。前面板上的單個開關(標記為A/R)提供報警確認和復位功能，也可用于測試前面板LED指示燈和抑制報警繼電器。前面板上的LED條提供報警狀態的視覺指示。

A17電源模塊

為一個或兩個接收器模塊提供12 VDC電源，加上可聽喇叭和外部電池充電的電源。該電源封裝在與接收器相同的緊湊型DIN導軌安裝模塊中，專為全球使用而設計。本模塊的輸入電壓可以是交流(50或60hz)或直流(85 ~ 270伏)。電源是自我調節的，這意味著沒有跳線變化，沒有開關設置的變化，也沒有接線模式的變化。電源故障報警繼電器包含在模塊中，以發出輸入電源丟失的信號。

NEMA 4X外殼

四個標準外殼可用于容納接收器和電源模塊。

聚苯乙烯外殼適用于室外環境，通過前面清晰的聚碳酸酯窗口，數字顯示器和報警指示器清晰可見。窗戶鉸鏈打開以進入接收器A/R控制開關，并且可以拆除外殼的整個前部，以便于安裝和接線。外殼的四面都有打孔，以方便布線，每個外殼都配有1/2“FNPT導管集線器。

防爆外殼

有兩個版本，允許在危險區域使用接收器和電源模塊。一個版本適用于單個接收器模塊，而第二個版本則足夠大，可以同時包含電源和接收器。外殼的額定等級為1級，1級，C組和d組。如果需要，也可以提供B組外殼。所有防爆外殼都可以配備外部確認和復位開關。

音響喇叭

一個12 VDC壓電報警喇叭可安裝到任何NEMA 4X外殼。喇叭連接到接收模塊，當達到報警設定值時，喇叭會間歇性鳴響，當達到報警設定值時，喇叭會連續鳴響。按下接收器前面板上的A/R開關可使喇叭靜音。一個喇叭可以通過多個接收器連接，如果任何一個接收器進入警報狀態，它就會發出聲音。

閃光燈燈

提供報警狀態的明亮視覺指示。頻閃器使用氙氣閃光燈，每分鐘發出大約70次高強度閃光。頻閃器連接到一個報警繼電器上，電源模塊為頻閃器供電。安裝是1/2“MNPT接頭，方便直接安裝到NEMA外殼。

A19備用電池

在單獨的NEMA 4X外殼中提供12 VDC, 4 AH電池和充電控制電路。蓄電池備電直接連接A17電源模塊，為檢測系統提供備用電源。如果交流電源丟失，電池確保檢測繼續不間斷。

GasSens組件允許單點或多點檢測系統的簡單組裝。每個檢測點需要一個傳感器/發射器和一個接收器。傳感器/發射器安裝在危險區域，接收器位于1000英尺內的任何地方。如果用戶有一個穩壓的12 VDC電源和一個容納接收器的外殼，則不需要其他任何東西。如果沒有，則每?jī)蓚€(gè)接收器需要一個電源供電，并且為了環保，需要一個大小可以容納模塊的外殼。

如果需要，可選配喇叭和頻閃燈。
